深圳市创研数字通讯有限公司

创研数字，创意无线，感谢您选用本5.8G无线图传发射机，请在使用之前仔细阅读以下内容，这将有助于您更好的使用本产品。

产品操作说明：

注释：

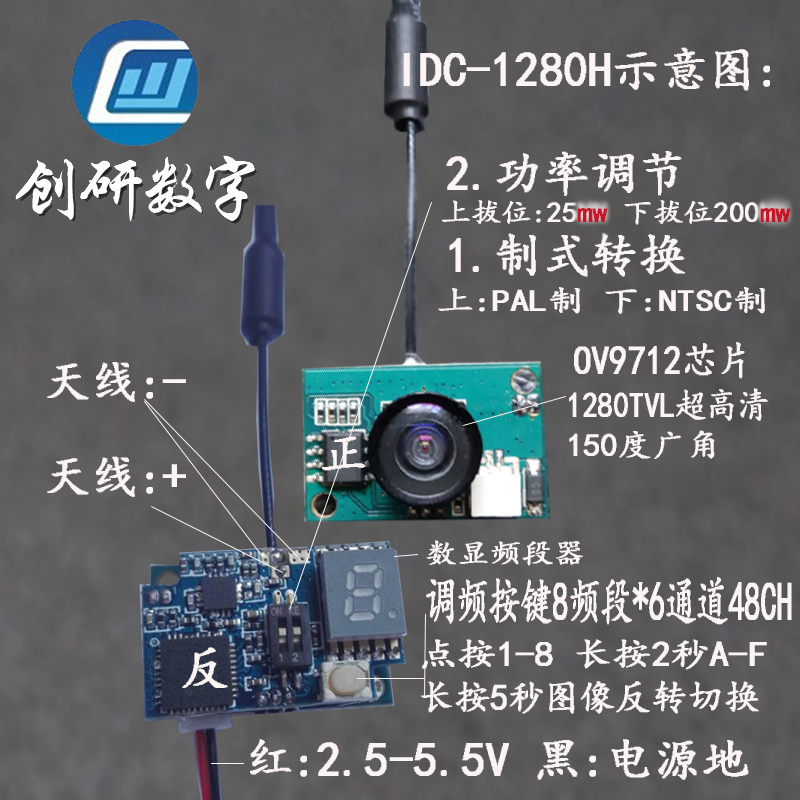

1.频道控制：

（1） 一个按键 （ 按键为频道递增功能，）显示： 1 位数码显示 LED.CH 和 bands 相互转换显示时间 2s。

（2）操作方法：上电显示 b2， 短按按键可调节 channel; 长按键 2s后 ,可以调节 bands；

（3）频道有记忆功能。

2. RF 功率等级: 拔码开关2 ＯＮ 25MW，拔码开关2 ＯＦＦ 200MW 。

3.图像上下翻转功能：拔码开关１ ＯＮ PAL制式；拔码开关１ ＯＦＦ NTSC制式。

4. 一直按按键5S图像上下翻转（可选）

频段选取表：
